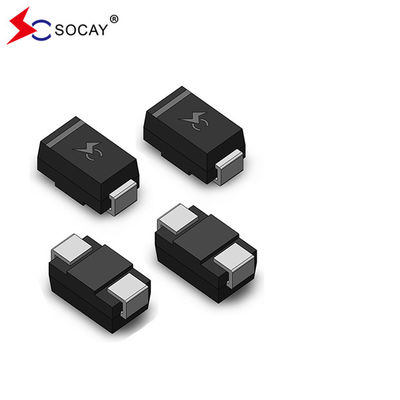

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications

5000PCS
MOQ
Negotiable
Price
SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications
Features Gallery Product Description Request A Quote
Features
Specifications
SMAJ22A Name: TVS Diodes
SMAJ22A Package Type: DO-214AC/SMA
SMAJ22A Vrwm: 22.0V
SMAJ22A Vbr@It (Min.): 24.4V
SMAJ22A Vbr@It (Max.): 26.9V
SMAJ22A It: 1mA
SMAJ22A Vc@Ipp: 35.5V
SMAJ22A Ipp: 11.27A
SMAJ22A Ir@Vrwm: 5μA
SMAJ22A Storage Temperature Range: -55 To +150 ℃
Basic Infomation
Place of Origin: Shenzhen, Guangdong, China
Brand Name: SOCAY
Certification: UL,REACH,RoHS,ISO
Model Number: SMAJ22A
Payment & Shipping Terms
Delivery Time: 5-8 work days
Product Description

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications​



Uni-directional TVS Diode SMAJ22A DATASHEET:  SMAJ_v2207.1.pdf







Uni-directional TVS Diode SMAJ22A Description:

The Uni-directional TVS Diode SMAJ22A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.  Uni-directional TVS Diode SMAJ22A is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits used in Telecom, Computer, Industrial and Consumer electronic applications.







Uni-directional TVS Diode SMAJ22A Electrical Characteristics:

TVS Diode Part Number TVS Diode Marking

TVS Diode Reverse

Stand-Off

Voltage VRWM(V)

TVS Diode Breakdown

Voltage VBR (V)

@IT

TVS Diode Test

Current

IT (mA)

TVS Diode Maximum

Clamping

Voltage VC @IPP (V)

TVS Diode Maximum

Peak

Pulse

Current IPP (A)

TVS Diode Maximum

Reverse

Leakage IR

@VRWM (μA)

Uni Bi Uni Bi   MIN MAX
SMAJ3.3A A1 3.3 4.10 -- 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE WE 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5





SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 0



SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 1





SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 2







SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 3



SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 4

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 5

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 6

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 7

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 8

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 9

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 10

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 11

SOCAY Uni-directional TVS Diode SMAJ22A 400W Peak Power Capability for Consumer Electronic Applications 12
